高精度结构光三维扫描仪JTSCAN-SL

High precision 3d scanner

130万工业数字相机、百万级进口镜工业镜头,精度可达0.01 ~ 0.06mm

工作原理

结构光编码+相移结合,非接触式拍照扫描

应用行业

汽车制造业、航空航天、玩具行业、珠宝行业、服装(内衣模具)、制鞋业、雕刻行业(木雕、玉雕)、工业设计、模具制造、电子电器、三维检测、医疗器械、骨科手术、教育培训、文物保护、动漫行业、3D相馆、艺术创意设计

特征

  • 高精度相机、镜头
    130万工业数字相机
    百万级进口镜工业镜头
  • 快速扫描
    单幅扫描≤5秒内
    效率高(速度更高可定制)
  • 精度高,智能融合
    单幅扫描精度
    可达0.015-0.06mm
  • 支持系统
    WindowsXP、 Windows 7
  • 扫描范围
    扫描范围可调
    适用不同大小产品
  • 强大拼接功能,三种拼接功能
    标点全自动拼接
    旋转全自动拼接、特征拼接
  • 扫描原理
    结构光编码+相移结合
    非接触式拍照扫描
  • 测量输出数据
    可输出为ASC、STL
    PLY、等格式
  • 采用LED光源
    光源使用寿命20000h以上
  • 便携式设计
    硬件系统体型小,无噪音
    方便携带,维护费用低

应用案例

  • 硬币类
  • 小五金类
  • 玉雕

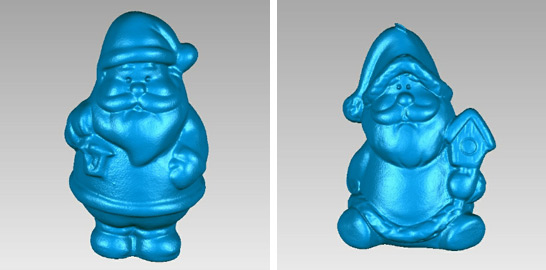

  • 工艺品件
  • 注塑件
  • 鞋楦
  • 文物
  • 竹雕

参数表

项目 参数
型号 JTscan-SL
扫描方式 非接触式三维扫描(拍照式)
拼接方式 全自动拼接,手动特征拼接
扫描生成数据度 直接快速生成三角面
相机像素 2×1,300,000像素
单次测量幅面 200×150mm2(标配) 100×75×180mm2(min) 400×300×180mm2(max)
景深 100-400mm
单幅测量精度 0.01-0.06 mm
单幅扫描时间 ≤5s
测量点距 0.0625~0.25 mm
数据输出格式统 ASC,STL,PLY
扫描头尺寸 296×210×75 mm
扫描头重量 3.0kg
操作系统 WindowsXP/7
工作温度、电源 0~45℃、100~240V AC
