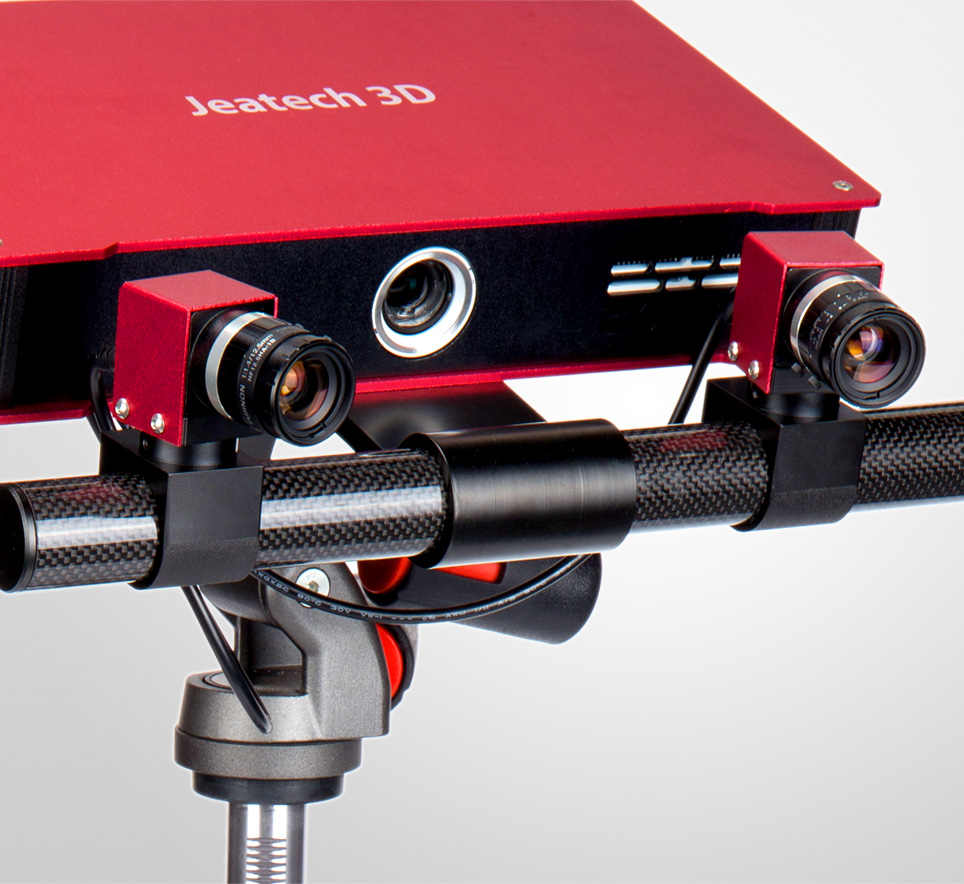

工业级三维扫描仪 JTSCAN-FS

High precision 3d scanner

强大拼接功能:特征拼接(无需贴点)、自动旋转台拼接(选配)、标点全自动拼接

应用行业

汽车制造业、航空航天、玩具行业、珠宝行业、服装(内衣模具)、制鞋业、雕刻行业(木雕、玉雕)、工业设计、模具制造、电子电器、三维检测、医疗器械、骨科手术、教育培训、文物保护、动漫行业、3D相馆、艺术创意设计

特征

  • 性价比高
  • 轻巧便携
  • 使用寿命长
    高达3万小时
  • 快速扫描
    单幅扫描≤5秒
  • 快速生成
    高达3扫描直接
    生成三角面
  • 精度高智能融合
    单幅扫描精度可达
    0.015-0.05mm
  • 强大拼接功能
    特征拼接(无需贴点)标记点拼接
    自动旋转台拼接(选配)
  • 扫描原理
    多频相移算法
    非接触式拍照扫描
  • 扫描范围
    扫描范围可调
    适用不同大小产品
  • 自行研发制造
    自主软件知识产权
  • 支持系统
    Windows 7/10
  • 测量输出数据
    可输出格式
    ASC \ STL\ PLY \ OBJ

产品组成

解决方案

扫描案例


参数表

型号 JTscan-FS
单幅范围 50mm*40mm;100mm*75mm;200mm*150mm;400mm*300mm;800mm*600mm
单幅精度 0.01-0.05mm
单幅点距 0.05-0.8 mm
扫描方式 非接触式三维扫描(拍照式)
拼接方式 自动转台、特征拼接、标记点
数据显示 直接快速生成三角面
相机像素 2×1,310,000像素(可定制更高像素)
单幅时间 ≤3s
输出格式 ASC,STL,PLY,OBJ
操作系统 Win 7 /Win 10
外形尺寸 330×205×100 mm
重量 1.5Kg
电源 0~45℃、100~240V AC


自动拼接转盘参数(选配)


转台承重 10Kg
转台直径 250mm
转台重量 5Kg
工作电源 输入:AC100-240V 50-60Hz,输出:12V/3A
