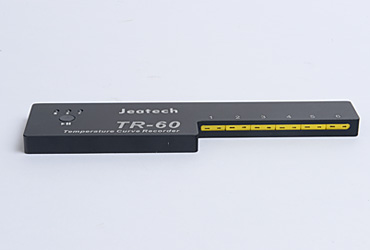

该仪器是特别为波峰焊锡机、回流焊配套的在线式测温装置,具备波峰焊﹑回流焊两用功能

工作原理

具有0.05S到60S/通道的采样速率,业界首创无限组数据储存,总数据记录可达390万个点,通用方便的USB2.0数据传送及USB充电,配合PC软体的后台分析功能即可进行温度曲线与生产工艺的考量;多通道在线式设计,免除离线式分析仪的困扰。被电子生产企业广泛用于贴装和插件PCB 焊接工艺的考量,同时也适用于其它行业的温度测绘。

应用行业

回流焊接、波峰焊接、胶水固化、各种烤炉的温度测试

特征

  • 一键操作,简易方便
  • 高采样率,最小采样
    间隔0.05S
  • 390万个点大容量存储
    业界首创无限组记录
  • 人性化界面
    强大的软件分析功能
  • USB2.0数据传送
    及USB充电
  • 低功耗设计,自动切换
    省电模式,可连续测试5小时

参数表

项目 参数
型号规格 TR-40/60/80/12
测试通道 4、6、8、12CH
热电偶 K型热电偶
采样间隔 0.05S/通道~600S/通道
记录数据 780000点/组,可连续记录5组曲线
测量精度 ±1℃(500℃以下)
测温范围 0-500℃
总 功 率 ≤100mW
工作电压 3.2VDC(内置可充电电池)
分 辨 率 0.1℃(全量程)
最高承载温度 超过85℃仪器会自动停止工作
连接方式 USB(Mini-B型)
外形尺寸 220mm(L)×54mm(W)×12.5mm(H)
隔热盒尺寸 296mm(L)×75mm(W)×28mm(H)

隔热盒参数

温度 150℃ 200℃ 250℃ 300℃
时间 18min 10min 8min 5min

标准配置和软件

记录仪、隔热盒、K型热电偶线、高温胶带、高温手套、USB充电器、MiniUSB线、软件光盘、使用说明书和保修证
兼容系统: Windows XP / Windows 7
语言: 英文、简体中文、繁体中文
