全自动迷你高精3D扫描仪JTscan-MS

MS HIGH PRECISION 3 D SCANNER

蓝光LED技术,一体式设计,扫描时不受环境光源干扰
130万像素的高解析度双相机,精度高达0.01mm,自动校正,自动扫描。

应用行业

首饰珠宝行业、雕刻行业(核雕、木雕、玉雕)、小陶瓷件、义齿牙模、耳模、精密模具制造、精密五金件等等行业。

特征

  • 高速相机
    高速130万工业数字相机
    进口工业镜头
  • 快速扫描
    单幅扫描≤5秒内
    效率高(更高像素、更快速度可定制)
  • 精度高
    智能融合
    单幅扫描精度可达0.01mm
  • 强大拼接功能

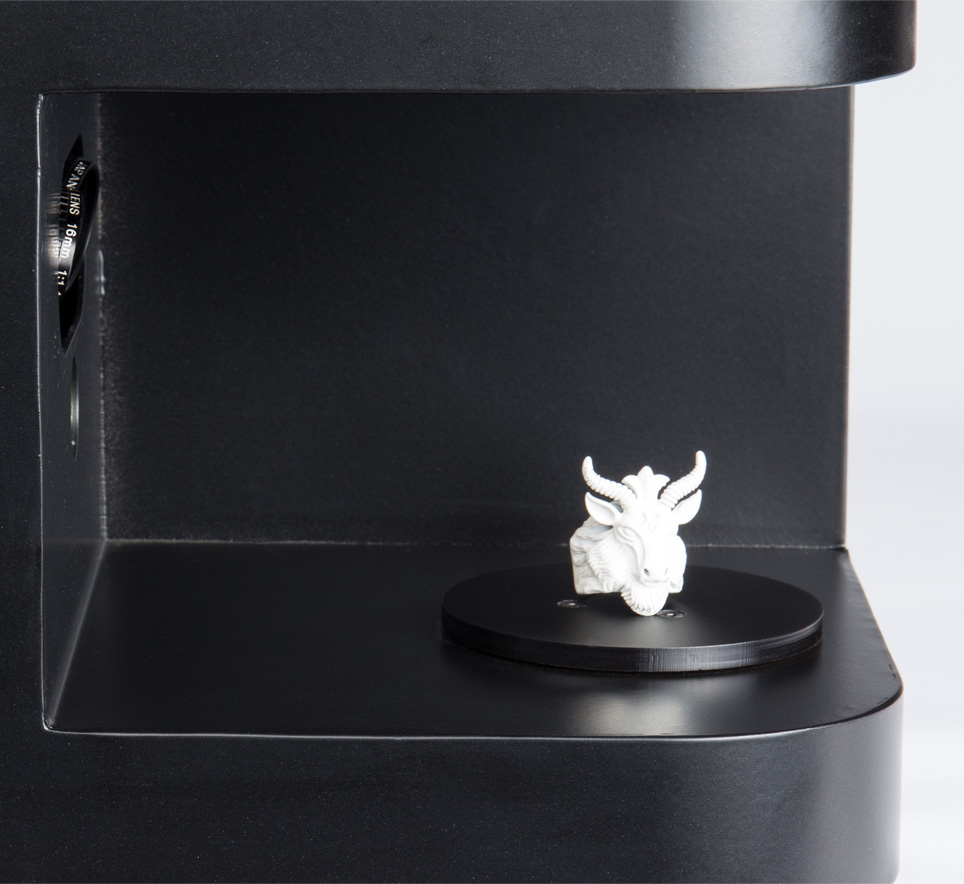

    旋转全自动拼接
    特征拼接
  • 扫描原理
    多频相移
    非接触式拍照扫描
  • 测量输出数据
    可输出格式
    ASC \ STL\ PLY \ OBJ
  • 支持系统
    Windows 7/10
  • 采用LED光源
    光源使用寿命
    30000h以上
  • 操作简便
    界面简洁
    用户易学易
  • 一体化设计
    硬件系统体型小
    易拆易装,方便携带

产品型号

解决方案

扫描案例


参数表

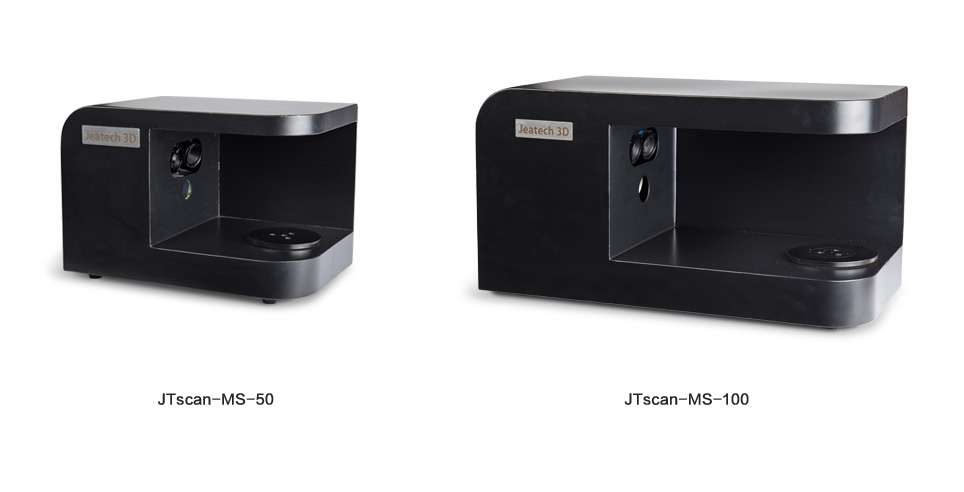

型号 JTscan-MS-50 JTscan-MS-100
单幅范围 50×40mm2 100×80mm2
单幅精度 0.01mm 0.015mm
点距 0.04mm 0.08mm
工作距离 100mm 200mm
扫描尺寸 50mm以下 100mm以下
外形尺寸 280×175×195(长X宽X高) 450×200×235(长X宽X高)
重量 4.5Kg 5.5Kg
适用领域 首饰、玉雕、核雕、精密元件、耳模 首饰五金、牙模
扫描方式 非接触式三维扫描(拍照式) 非接触式三维扫描(拍照式)
拼接方式 自动转台、特征拼接 自动转台、特征拼接
数据显示 直接快速生成三角面 直接快速生成三角面
相机像素 2×1,300,000像素(高配2×5,000,000像素) 2×1,300,000像素(高配2×5,000,000像素)
单幅时间 ≤5s ≤5s
输出格式 ASC,STL,PLY,OBJ ASC,STL,PLY,OBJ
操作系统 Win 7 /Win 10 Win 7 /Win 10
电源 0~45℃、100~240V AC 0~45℃、100~240V AC
